電子元器件制造（半導體芯片封裝、PCB 線路板、電子連接器）對溫度精度、絕緣性能要求嚴苛，溫度波動會導致芯片封裝開裂（開裂率超 5%）、PCB 蝕刻線寬偏差超 0.02mm，直接影響元器件的電學性能（如絕緣電阻、導通率）與使用壽命（需≥10 萬小時）。專用電子元器件制造冷水機通過微米級控溫、防腐蝕絕緣設計，滿足 GB/T 4937-2018、IPC-6012 等行業標準要求，保障制造過程的高穩定性與產品品質一致性。
1. 半導體芯片環氧封裝固化冷卻
半導體芯片（如 MCU 芯片，尺寸 5mm×5mm）環氧封裝后需經 120-150℃固化（增強封裝強度，提升絕緣性），固化后需快速冷卻至 40℃以下（避免封裝體熱應力開裂），冷卻過快會導致封裝體開裂（開裂率超 3%）、芯片引腳變形（偏移超 0.1mm），過慢則會使封裝體收縮不均（收縮率超 1.5%）、散熱性能下降（熱阻增加 20%）。冷水機采用 “封裝模具水冷 - 氮氣冷卻雙系統”：模具內置冷卻水路（水溫 25±0.2℃，流量 1.2L/min）將封裝體從 135℃降至 60℃（降溫速率 2.5℃/min），再通過 35℃氮氣風幕（風速 0.6m/s，純度≥99.99%）進一步降至 38±1℃，配備 “芯片尺寸聯動” 功能 —— 當芯片從 5mm×5mm 增至 10mm×10mm 時，自動提升冷卻流量（從 1.2L/min 增至 2.0L/min）、延長氮氣冷卻時間（從 15 分鐘增至 25 分鐘），適配大尺寸芯片的散熱需求。例如在 8mm×8mm MCU 芯片封裝中，雙系統冷卻可使封裝開裂率≤0.8%，引腳偏移≤0.05mm，熱阻≤5℃/W，符合《半導體器件 機械和氣候試驗方法》（GB/T 4937-2018）要求，保障芯片的工作穩定性（高溫 85℃下無死機現象）。
2. PCB 線路板酸性蝕刻溫控
PCB 線路板（FR-4 基材，線寬 0.1-0.3mm）酸性蝕刻（蝕刻液為 18%-22% 氯化鐵溶液）需控制蝕刻液溫度 45-55℃（確保蝕刻速率穩定，線寬精度），溫度過高會導致蝕刻過度（線寬偏差超 0.03mm）、基材腐蝕（表面粗糙度 Ra＞1.6μm），過低則會使蝕刻速率下降（從 2μm/min 降至 1μm/min）、生產周期延長。冷水機采用 “蝕刻槽夾套 - 循環冷卻雙系統”：夾套通入 18±0.5℃冷卻介質（工業乙二醇溶液，添加防腐蝕劑），維持蝕刻液溫度 50±0.5℃，循環泵（流量 8m3/h）確保蝕刻液溫度均勻，配備 “線寬精度聯動” 功能 —— 當線寬從 0.3mm 降至 0.1mm 時（細線寬對溫度更敏感），自動降低夾套水溫至 16±0.5℃、提升循環流量（從 8m3/h 增至 12m3/h），控制蝕刻速率穩定在 1.8μm/min。例如在 0.2mm 線寬 PCB 蝕刻中，雙系統控溫可使線寬偏差≤0.01mm，基材表面粗糙度 Ra≤0.8μm，蝕刻均勻性（同一板內）≤5%，符合《印制板 第 2 部分：剛性印制板規范》（IPC-6012）要求，保障 PCB 的導通性能（導線電阻偏差≤3%）。
3. 電子連接器注塑模具溫控
電子連接器（如 USB Type-C 連接器，LCP 塑料材質）注塑成型需控制模具溫度 80-100℃（確保連接器插拔壽命，減少收縮變形），溫度過高會導致連接器收縮率超 2%（插拔力偏差超 10N）、飛邊量超 0.05mm，過低則會使連接器脆性增加（插拔壽命＜5000 次）、表面縮痕（縮痕深度超 0.08mm）。冷水機采用 “模具型腔分區水路 - 模溫機輔助雙系統”：型腔關鍵區域（插拔接口）通入 35±0.3℃冷卻介質，維持溫度 90±1℃；非關鍵區域通入 45±0.5℃冷卻介質，平衡模具溫度，配備 “連接器材質聯動” 功能 —— 當從 LCP 塑料換為 PBT + 玻纖材質時，自動降低關鍵區域水溫至 32±0.3℃、增加冷卻水路數量（從 4 組增至 6 組），適配增強材質的散熱需求。例如在 LCP 材質 USB Type-C 連接器注塑中，雙系統控溫可使連接器收縮率≤0.8%，插拔力偏差≤5N，插拔壽命≥10000 次，符合《信息技術 通用串行總線 Type-C 連接器和電纜組件規范》（GB/T 37264-2018）要求，保障連接器的信號傳輸穩定性（傳輸速率≥10Gbps）。
4. 防腐蝕與絕緣設計
電子元器件制造涉及酸性蝕刻液（氯化鐵、鹽酸）、絕緣要求高，冷水機接觸蝕刻液的部件采用哈氏合金 C276 材質（耐酸性腐蝕，使用壽命≥8 年），內壁電解拋光（Ra≤0.1μm，減少蝕刻液殘留）；冷卻介質添加絕緣防銹劑（絕緣電阻≥1012Ω，對 PCB 基材無腐蝕），通過 0.2μm 精密過濾（去除蝕刻渣、塑料碎屑）；設備外殼采用防靜電 ABS 材質（表面電阻 10?-10?Ω，避免靜電損傷芯片），符合電子制造車間 ESD 防護要求（IEC 61340），保障元器件生產過程的電學安全。

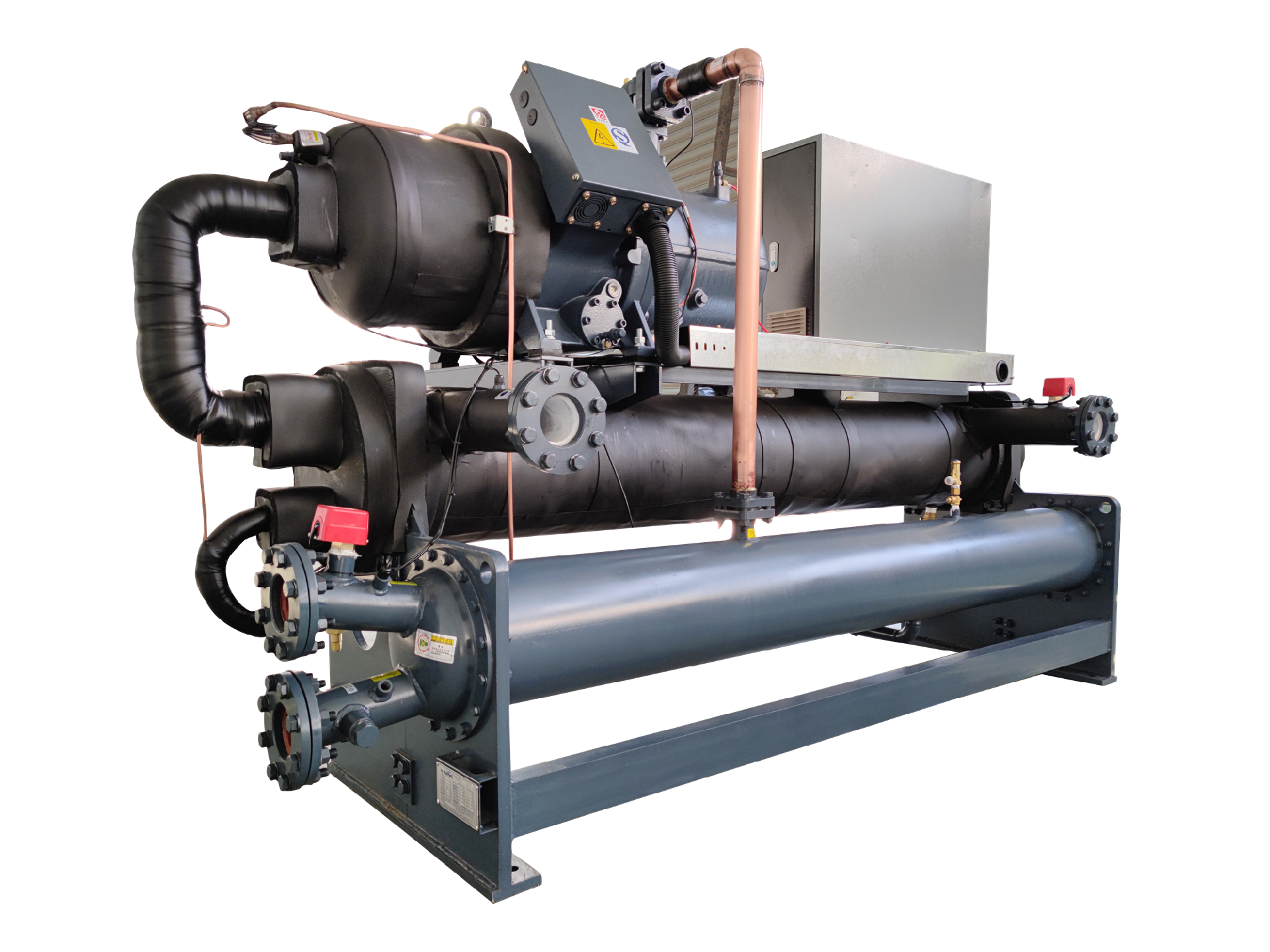

電子元器件制造對精度、絕緣性與防靜電要求極高，冷水機操作需兼顧微米級控溫與防腐蝕規范，以電子元器件專用水冷式冷水機為例：
1. 開機前系統與絕緣檢查
? 系統檢查：確認冷卻介質（工業乙二醇溶液，濃度 45%-55%，添加絕緣防銹劑）液位達到水箱刻度線的 90%，檢測介質絕緣電阻（≥1012Ω）、耐酸性（浸泡 72h 無腐蝕）；檢測水泵出口壓力（芯片封裝 0.6-0.8MPa、PCB 蝕刻 0.8-1.0MPa、連接器注塑 0.5-0.7MPa），查看模具水路、蝕刻槽接口密封狀態（無滲漏，避免蝕刻液污染）；清理冷卻介質過濾器（去除蝕刻渣、塑料顆粒）；
? 絕緣檢查：用絕緣電阻表檢測設備接地電阻（≤4Ω），對操作區域進行靜電測試（靜電電壓≤100V），確保符合 ESD 防護要求。
1. 分工序參數精準設定
根據電子元器件不同制造工序需求，調整關鍵參數：
? 芯片環氧封裝：模具冷卻水溫 25±0.2℃，氮氣風幕溫度 35±1℃、風速 0.6m/s，芯片尺寸 5-10mm×5-10mm 時，冷卻流量 1.2-2.0L/min、時間 15-25 分鐘；開啟 “尺寸聯動” 模式，尺寸每增加 1mm，流量提升 0.08L/min、時間延長 1 分鐘；
? PCB 酸性蝕刻：蝕刻槽夾套水溫 18±0.5℃（0.3mm 線寬）/16±0.5℃（0.1mm 線寬），蝕刻液目標溫度 50±0.5℃，線寬 0.1-0.3mm 時，循環流量 8-12m3/h；開啟 “線寬聯動” 模式，線寬每減少 0.05mm，水溫降低 0.5℃、流量提升 0.8m3/h；
? 連接器注塑：模具關鍵區域水溫 35±0.3℃（LCP）/32±0.3℃（PBT + 玻纖），模具目標溫度 90±1℃，材質切換時，冷卻水路 4-6 組、流量 1.5-2.5m3/h；開啟 “材質聯動” 模式，切換增強材質時，水溫降低 3℃、水路增加 2 組；
? 設定后開啟 “權限分級” 功能，僅持電子制造資質人員可調整參數，操作記錄自動上傳至 MES 系統，滿足 ISO 9001 與 IATF 16949 汽車電子質量追溯要求。
1. 運行中動態監測與調整
通過冷水機 “電子元器件監控平臺”，實時查看各工序溫度、芯片封裝開裂率、PCB 線寬偏差、連接器插拔力等數據，每 15 分鐘記錄 1 次（形成元器件質量臺賬）。若出現 “芯片封裝開裂率超 1.5%”，需微調模具水溫 ±0.1℃，延長氮氣冷卻時間 3 分鐘；若 PCB 線寬偏差超 0.02mm，需降低夾套水溫 0.3-0.5℃，檢查蝕刻液濃度（調整至 20%±1%）；若連接器插拔力偏差超 8N，需降低模具關鍵區域水溫 0.5℃，延長保壓冷卻時間 4 秒，重新檢測插拔性能。
2. 換產與停機維護
當生產線更換元器件類型（如從芯片封裝換為 PCB 蝕刻）或調整規格時，需按以下流程操作：
? 換產前：降低冷水機負荷，關閉對應工序冷卻回路，用清水沖洗模具水路、蝕刻槽夾套（去除殘留蝕刻液、塑料），根據新元器件工藝重新設定參數（如 0.1mm 線寬 PCB 蝕刻夾套水溫調整至 16℃）；
? 換產后：小批量試生產（50 顆芯片、30 塊 PCB、100 個連接器），檢測尺寸精度、電學性能、防靜電指標，確認符合行業標準后，恢復滿負荷運行；
? 日常停機維護（每日生產結束后）：關閉冷水機，清理設備表面蝕刻渣與灰塵（用防靜電抹布擦拭），更換冷卻介質過濾器濾芯；檢測哈氏合金部件腐蝕狀態（壁厚減薄量≤0.005mm / 年），補充冷卻介質并檢測絕緣電阻。
1. 特殊情況應急處理
? 冷卻介質絕緣電阻不達標（芯片封裝中）：立即停機，關閉封裝設備與冷卻回路，將污染芯片隔離；更換合格冷卻介質，重新檢測絕緣電阻（≥1012Ω）；對已封裝芯片進行電學測試（絕緣電阻≤10?Ω 需報廢），合格后方可重啟生產；
? 突然停電（PCB 蝕刻中）：迅速關閉冷水機總電源，斷開與蝕刻槽的連接，啟動備用 UPS 電源（10 秒內恢復供電），優先維持蝕刻液循環；若停電超 10 分鐘，已蝕刻 PCB 需重新檢測線寬（超差則重新蝕刻），調整參數后驗證工藝穩定性；
? 連接器縮痕超 0.1mm（注塑中）：立即降低模具非關鍵區域水溫 2-3℃，提升注塑保壓壓力 0.2MPa；對已產生縮痕的連接器進行篩選（剔除不合格品），檢查模具型腔是否有磨損（修復磨損區域），排除故障前禁止繼續注塑。
? 日常維護：每日清潔設備表面與過濾器，檢測冷卻介質液位、溫度與絕緣電阻；每 2 小時記錄元器件溫度、性能數據；每周用檸檬酸溶液（濃度 1%）清洗冷卻管路（去除蝕刻渣與水垢），校準溫度傳感器（溯源至國家計量院電子專用標準，誤差≤0.05℃）；每月對水泵、壓縮機進行潤滑（使用絕緣潤滑油），檢查哈氏合金部件密封性；每季度對冷卻系統進行壓力測試（保壓 1.0MPa，30 分鐘無壓降），清理換熱器；每年更換冷卻介質與絕緣防銹劑，對防靜電外殼進行電阻測試；
? 選型建議：芯片封裝選 “雙系統氮氣冷卻冷水機”（控溫 ±0.2℃，防靜電），PCB 蝕刻選 “防腐蝕溫控冷水機”（帶線寬聯動），連接器注塑選 “分區控溫冷水機”（帶材質聯動）；大型電子廠建議選 “集中供冷 + 分布式過濾系統”（總制冷量 120-200kW，支持 4-6 條生產線）；選型需匹配元器件產能與規格（如日產 10 萬顆芯片需 80-100kW 冷水機，日產 5000 塊 PCB 需 100-120kW 冷水機），確保滿足電子元器件高精度、高絕緣制造需求，保障元器件性能與市場競爭力。
